    軟體製稿須知>>CorelDRAW

  注意事項
  本公司收檔僅支援至Adobe CS5系列 / CorelDRAWX5,版本過高請降轉

  1.一個檔案內含多頁數,發稿請注意 10.漸層物件置入圖框中又轉角度
  2.請勿使用作業系統提供的字型

11.使用線條繪製稿件(封閉式曲線)

  3.CDR填色及顏色設定 12.使用特殊筆刷
  4.曲線節點大於3000以上,請轉點陣 13.完稿後自行確認檢查方法
  5.框線設定及輸入圖檔 14.插入的條碼如何正確的轉換OLE物件
  6.下落式陰影 15.圖稿轉角度要注意
  7.使用虛線說明
  8.使用特殊效果說明
  9.圖檔大於完稿尺寸,使用圖框精確剪裁




 CorelDRAW 注意事項說明

    一個檔案多張頁數,發稿要注意:

    所發稿件如為雙面印刷時,若執意正背面存在同一檔案時,在CorelDRAW軟體完稿,請直接存在同一頁面上,並且
    左(正面)右(背面)置放,絕對勿存成頁面方式而造成漏印。如下






只能開一個頁面製稿, 以免漏印。


    不要使用「Layer」設定來完稿,可避免物件漏印或頁面重疊狀況產生,並於完稿後利用物件管理員檢視印件內容
    確定是否皆位於同一圖層,並檢查所處的圖層是否設定為可列印的,以避免掉字。如下圖

需為同一個圖層, 且印表機要開。



    請勿使用作業系統的字型:

在字體上的使用,請勿使用作業系統提供的「細明體」、
「新細明體」、「標楷體」等字體,因為這些字體一轉曲線
,易造成字體筆劃交錯處鏤空,有白點狀況產生,即成為俗
稱的「破洞字」情形。如左圖




    填色設定:




在填色設定上,一律以「CMYK」的色彩填色,切勿以特別色盤或
 RGB的色彩填色。
所應用的影像圖檔,請使用「滴管工具」檢查CMYK色彩含量,以避
 免四色黑情況產生。如右圖

請勿設定「套印填色」。




    轉曲線,節點大於1000以上:





7.若曲線節點大於1000以上,過rip容易發
生筆劃交叉處被填滿、掉圖或掉字,解決
方式:文字部份請分段轉曲線,圖檔部份
轉點陣。如左圖





    框線的設定及輸入圖檔:

    框線的粗細設定,需為0.2mm以上,才能在印刷上印出;在線條屬性設定上,請勿設定為隨影像大小縮放。
    輸入的影像圖檔,不能使用RGB、黑白或灰階模式圖檔,若輸入應用,請在CorelDRAW中轉換為CMYK模式的圖檔
    (在CoreDRAW中轉點陣圖時,色彩描述檔將以本軟體描述)。



  .輸入「去背圖檔」應用時,請勿旋轉角度;

 若必須旋轉角度,請轉成點陣圖,以免圖檔
      產生不完 整情形。如下圖。
















下落式陰影效果:




使用CorelDRAW12版本-----


1.容易在出版時發生錯誤,因此送檔前需先做「分離」的動作(在12版本中為打散下落式陰影群組),將陰影變成點陣圖。如下圖。


2.轉換成點陣圖時,設定的項目,請選32位元CMYK,解析度為350dpi、反鋸齒補償、透明背景。如下圖




使用CorelDRAW13 版本-----發稿前請依照以下步驟處理。

發稿前務必將陰影打散,如左圖。


12.打散後的陰影會變成濾鏡,所以必須再把濾鏡轉點陣。(如左圖1)

轉點陣時請特別注意勾選透明背景(如左圖2)否則印刷後稿件陰影部份會出現白色背景,導致稿件錯誤。

((請注意:螢幕上無法仔細看出下落式陰影的白色背景。))

(圖1)
(圖2)




    使用虛線:


如在CorelDraw軟體使用虛線時,未避免印刷時可能發生虛線變粗、或與實際完稿不同的現象,請依照以下步驟。以避免錯誤件發生。

1.將虛線轉換外框為物件
2.轉外框後請確認色彩屬性是否成功的轉為填色色彩



    使用特殊效果:


使用到「透明度」、「濾鏡」、「漸層」、「特殊材質填色」、「Powerclip物件」、「輪廓圖」、「漸變」、「立體化」、「 網狀填色」等效果,皆需轉成CMYK格式的點陣圖,以避免顏色不符、露白等狀況。如下圖
有應用到特效時,盡量轉點陣,避免印刷有問題。


    使用的圖檔若大於完稿尺寸:







  使用的圖檔若大於完稿尺寸,請將圖檔置於
  「圖框精確剪裁」的動作設定中,切勿用白
  色色塊遮住圖檔,造成拼版尺寸不合的困擾

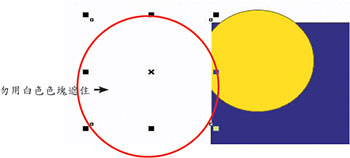

  如下圖--勿用白色色塊遮住。




    漸層物件不可置入圖框中轉角度:




漸層物不可置入圖框中轉角度,如轉角度的話,會造成漸層感不見,解決方法是先轉角度再置入圖框

或轉點陣<圖一>。



    使用線條繪製:

  使用線條繪製之不封閉圖形或標示,請填色檢查是否在繪製
過程造成線段封閉,成為可填色(正確應不可填色),此線段
輸出時會自動出現一條連結線而造成印刷成品錯誤。

使用[非單一直線]的線,都算是開放式曲線(有角度的線),
需將外框轉曲線,並從[安排]的功能中轉換外框物件<圖2>


    使用特殊筆刷請注意:

使用特殊筆刷,請將線框及填色分離,並確實將框線去除,以避免印出<圖3>




完稿後自行確認檢查方法:





※可按快速鍵:「F4」顯示頁面所有物件,檢查是
 否有額外的圖形物件,尚未刪除。

※可以「框架模式」檢查出有無物件或文字被底圖遮住
※請利用軟體中的「文件資訊」,針對文字、圖形、文
 件、填色 等幾個項目檢查,如有發現使用文字、效果
 等項目,即代表有文字未轉曲線、使用到特殊效果。
 如右圖。






套用條碼如何正確轉OLE物件:



套用OLE物件,皆需輸出成eps檔案後,再以「ps,prn,eps-Postscript Interpreted」的檔案纇型輸入至CorelDRAW ,以避免低解析度問題。

例如:插入的條碼如何正確的轉換OLE物件,見以下說明。







圖稿轉角度要轉點陣!
點陣圖的解析度dpi值為300~350,色彩模式為CMYK,Photoshop影像位元數為8位元。





網頁最新更新日期2011.01.29
